在激光切割加工中，编程效率、切割精度与速度的瓶颈长期存在。面对小圆、异形、多品种小批量的订单需求，操作者依然依赖人工逐点示教，每一次换型都意味着新一轮的路径规划和点位调试——熟练技工的培养周期长、编程耗时长，同时切割轨迹精度受限于人工操作的稳定性，切割速度也难以稳定发挥，产线综合效率进一步受限。

卡诺普激光切割机器人推出“图形化切割机构”及配套的图形化切割工艺，从编程效率与切割性能两个维度同步切入：图形化切割工艺解决编程繁琐、效率低的问题，图形化切割机构提升切割精度与速度，共同推动激光切割从“人工示教”走向“参数设定”。

从“逐点示教”到“参数设定”

传统方式靠人工逐点示教，操作者需要逐一“教”机器人走过每一个点位，路径复杂时耗时尤为明显。换一个工件型号，整个流程就要重新来一遍。编程时间被拉长，不仅消耗人力，也让产线难以应对多品种、小批量的节奏。

图形化切割工艺改变了这个逻辑：不用再逐点示教，而是直接在界面中输入图形类型、尺寸、位置以及工艺参数。系统接收到这些信息后，自动生成切割程序，整个过程从十几分钟压缩到几秒钟。

覆盖范围与精度：
图形化切割机构支持平面整圆、矩形、正多边形、腰圆等常见几何形状，切割尺寸覆盖直径2mm至60mm，涵盖从微小精密件到常规尺寸工件的广泛需求。在这个尺寸范围内，实测图形切割精度可达±0.1mm，能够满足绝大多数精密加工场景对切割品质的要求。

效率表现：
效率方面也有明确的数据支撑——整体较本体切割提升2到3倍，切割速度覆盖5mm/s至70mm/s的范围，其中CRP-RA18-20-J切割速度最快可达40mm/s，CRP-RA27-50-J最快可达70mm/s。

便捷标定：

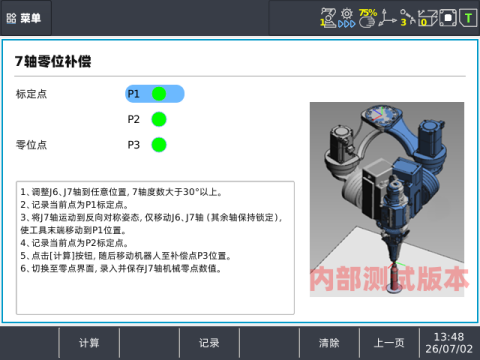

图形化切割机构配备专用标定界面，操作者只需记录P1、P2两个点位，再运行至P3点即可完成标定。整个流程界面引导清晰，无需复杂的参数调试，大幅缩短设备投入使用前的准备时间。

软件适配：
6轴和7轴配置均可实现图形化切割。系统提供“LaserCutProg激光切割程序、LaserCutOn开始切割、LasercutOff关闭切割”三条核心指令，LaserCutProg可在本体切割与机构图形化切割之间一键切换；整圆指令中，旋转方向、补偿角度等参数均可直接设置。

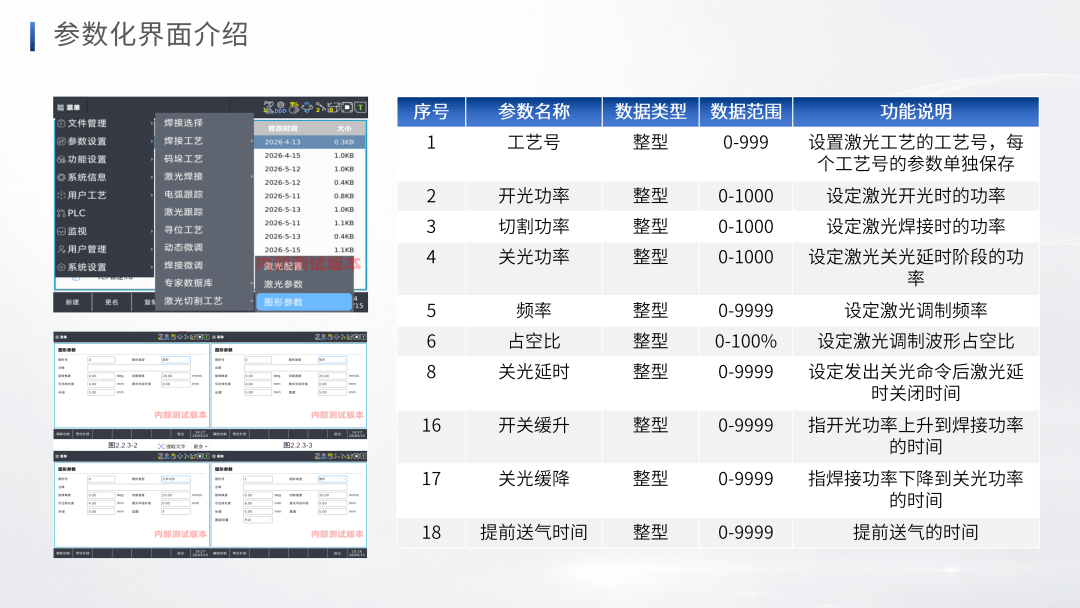

每个工艺号的切割参数可独立保存、单独调用，换型时一键切换，不需要重新设置。

配置：
适配CRP-RA18-20-J、CRP-RH18-35-HP-J、CRP-RA21-50-J、CRP-RA27-50-J机型，搭配G9S/G9A/G15A电柜及专用图形化切割软件。
图形化切割把编程时间从分钟级缩短至秒级，让操作者的精力从重复调试中释放出来。激光加工的精细化，除了设备和工艺本身的提升，编程方式与辅助功能的持续优化同样是重要一环。卡诺普将持续提供更贴近实际需求的解决方案。
